Мощность циркуляционного насоса | до 40 Вт | |
Рабочее напряжение | 1~230 В | |

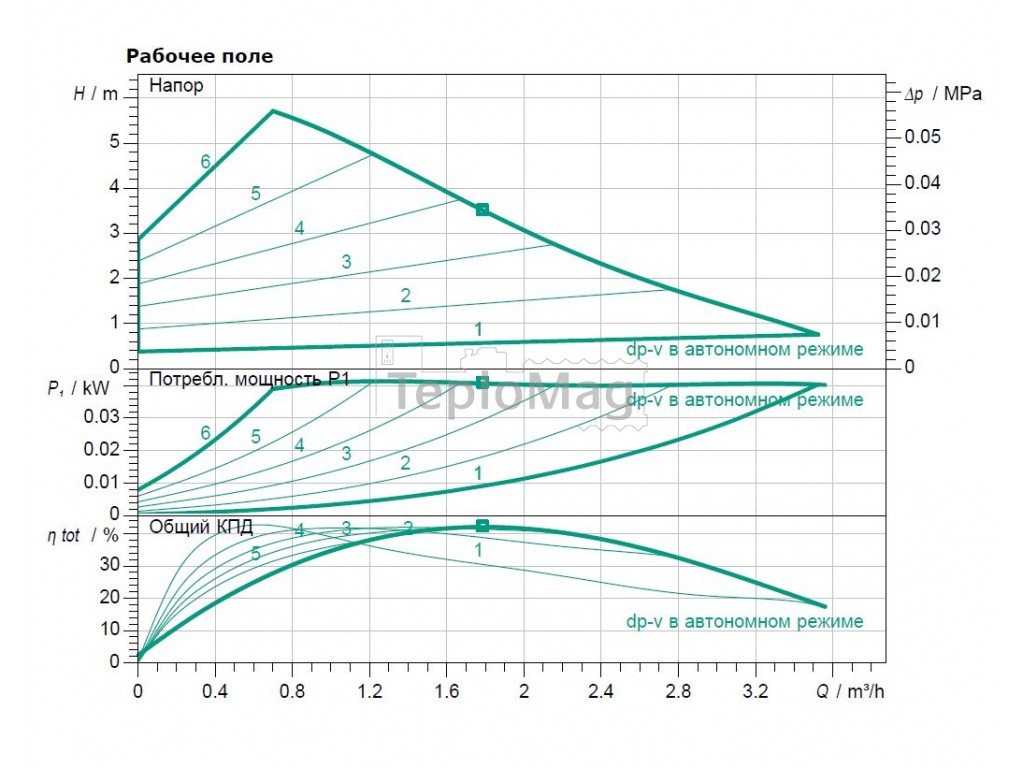

Напор MAX | 6 м | |
Производительность MAX | 3.6 м3/ч | |
Температура | Горячая вода до 100 градусов | |
Подключение тип | Резьба | |
Диаметр выходного патрубка | 1" (25мм) | |
Диаметр входного патрубка | 1" (25мм) | |
Вес: | 2.2 кг | |
Размеры ДхШхВ | 180х100х128
мм |
|
Гарантия | 2 Года |
WILO YONOS PICO высокоэффективный циркуляционный насос для водяных отопительных систем со встроенным регулятором перепада давления. Способ регулирования перепада давления можно менять. Перепад давления регулируеться за счет изменения частоты вращения насоса. Циркуляционные насосы серии PICO рекомендуются для перекачки чистой воды без наличия абразивных частиц и химически неагрессивных жидкостей к материалам конструкции насоса. Смеси водо-гликолиевые можно применять в макс. соотношении 1:1.
Серия PICO в основном применяется, для бытовых систем отопления всех типов, систем охлаждения и кондиционирования. Не требующие техобслуживания циркуляционные насосы с мокрым ротором и с резьбовым подсоединением, устойчивый к токам блокировки синхронный электродвигатель по технологии ECM и встроенная электронная система регулирования частоты вращения для плавного регулирования перепада давления. Режим регулировки можно выбрать в соответствии с применяемой системой радиаторного или напольного отопления.
Серийное оснащение:
- Предварительный выбор способа регулирования для оптимального распределения нагрузки: Постоянный перепад давления (Δp-c), переменный перепад давления (Δp-v), постоянная частота вращения (3 кривые регулирования)
- Встроенная защита электродвигателя
- Светодиодный индикатор для установки заданного значения, индикации актуальной потребляемой мощности в ваттах и расхода в м³/ч
- Автоматическая функция деблокирования
- Функция ручного удаления воздуха для удаления воздуха из полости ротора насоса
- Повторный пуск вручную
Эксплуатационные параметры
Перекачиваемая жидкость: Вода 100 %
Tемпература перекачиваемой жидкости: -10...95 °C
Температура окружающей среды: -10...40 °C
Максимальное рабочее давление: 10 bar
Мин. изб. давление на входе в насос 50 °C: 0.5 m
Мин. изб. давление на входе в насос 95 °C: 3 m
Мин. изб. давление на входе в насос 110 °C: 10 m
Данные электродвигателя
Индекс энергоэффективности (EEI): ≤ 0.2
Создаваемые помехи: EN 61000-6-3
Помехозащищенность: EN 61000-6-2
Подключение к сети: 1~230V/50 Hz
Потребляемая мощность: 40 W
Частота вращения мин.: 700 1/min
Частота вращения макс.: 4200 1/min
Класс защиты электродвигателя: IPX4D
Кабельный ввод: 1 x PG11
Материалы
Корпус насоса: EN-GJL-200
Рабочее колесо: PP-GF40
Вал: 1.4122
Материал подшипника: Металлографит
Насос устанавливается на горизонтальный или вертикальный трубопровод по стрелочке движения жидкости на корпусе. Ось двигателя должна быть параллельна земле. Главный показатель правильной работы насоса - бесшумность, и на расстоянии в 0,5 м его практически не должно быть слышно.
Циркуляционные насосы с мокрым ротором требуют входящее давление 0,15 бара что равняется 1,5 м водяного столба жидкости над насосом. Перед первым запуском после наполнения системы, необходимо стравить воздух из корпуса насоса. Режим вентиляции активируеться функциональной кнопкой, 1 раз коротко нажать, должен загореться зелёный светодиод. Функция автоматической вентиляции запуститься с 5 секундной задержкой и будет выполняться 10 мин. При этом воздух из системы отопления не отводиться. Если в процессе эксплуатации появиться булькающий звук в корпусе насоса, необходимо обесточить насос и опять спустить воздух.
Перед насосом обязательно устанавливается фильтр грубой очистки. Зачастую до и после насоса ставятся краны, чтобы чистить фильтр и инспектировать насос, не сливая воду из системы.
Насос охлаждается и смазывается перекачиваемой жидкостью (работа без воды грозит поломкой), специалисты рекомендуют раз в 5 лет проводить чистку насосной части и проверку двигателя, особенно при трудных условиях эксплуатации.
