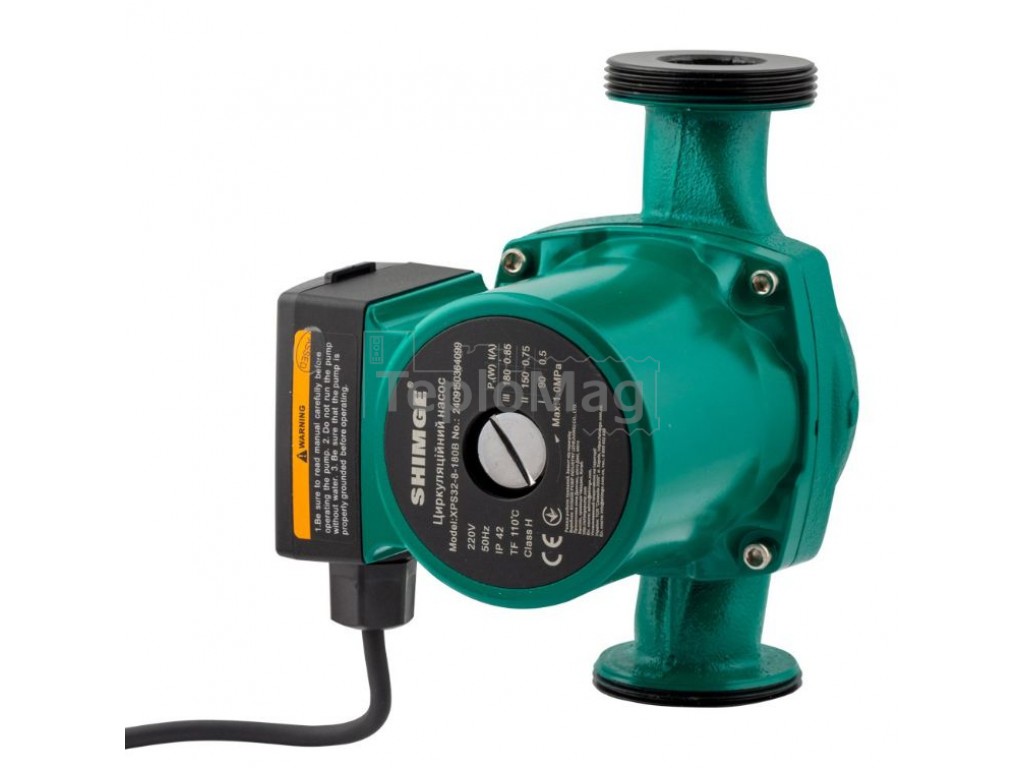

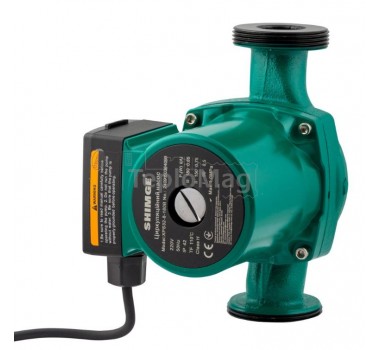

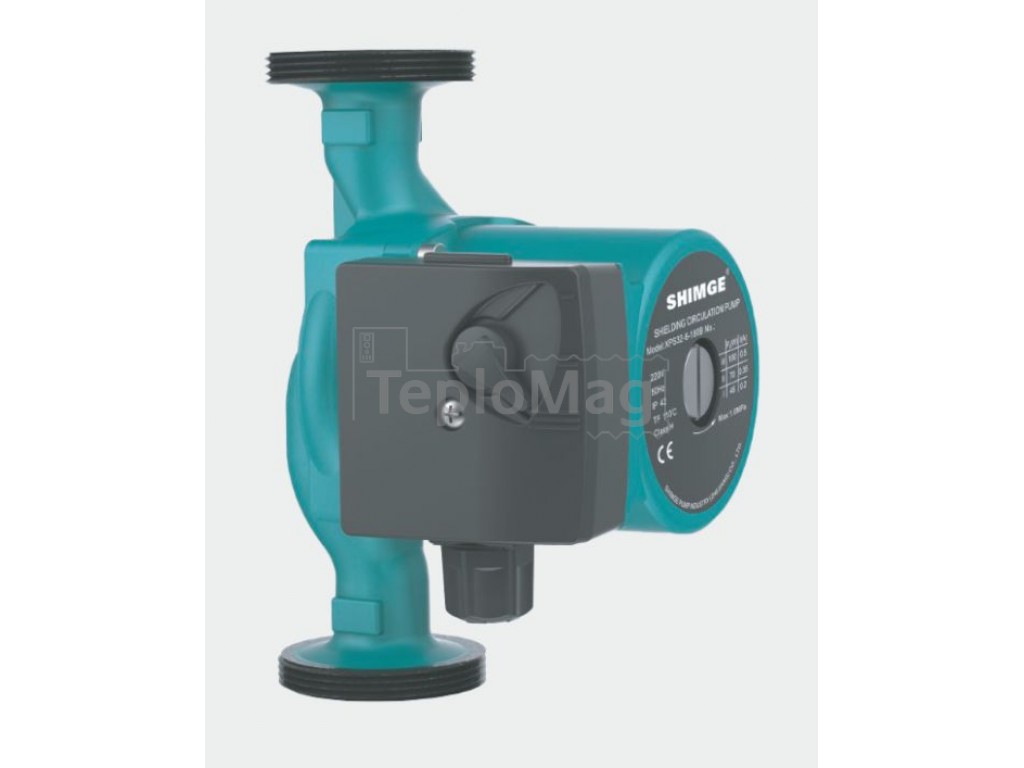

Використання та монтаж циркуляційних насосів SHIMGE (серії XPS, XPSB, XP, XPF)

Циркуляційні насоси SHIMGE серій XPS, XPSB, XP та XPF призначені для перекачування чистої води без абразивних частинок і хімічно агресивних домішок. Допускається також використання водо-гліколевих сумішей у пропорції до 1:1.

Область застосування включає:

• системи опалення будь-якого типу,

• «тепла підлога»,

• системи охолодження й кондиціонування,

• сонячні колектори.

Насоси відзначаються стабільною роботою навіть у складних умовах: старі сталеві системи, вологі або запилені приміщення, колодязі, технічні приямки тощо.

Особливості встановлення:

• Можливий монтаж як на горизонтальні, так і на вертикальні трубопроводи (з дотриманням напряму потоку згідно стрілки на корпусі).

• Ось двигуна має розміщуватись паралельно до землі.

• Під час першого запуску слід стравити повітря з корпусу через гвинт спереду.

• У разі появи звуку "булькання" — знеструмити насос і повторити стравлення повітря.

• Перед насосом обов’язково встановлюється фільтр грубого очищення, а також крани до і після — для зручного сервісного обслуговування.

• Насос змащується та охолоджується рідиною, яку перекачує. Робота «всуху» не допускається.

• Рекомендується періодична (раз на 5 років) перевірка стану двигуна, фільтра.

Матеріали та конструкція

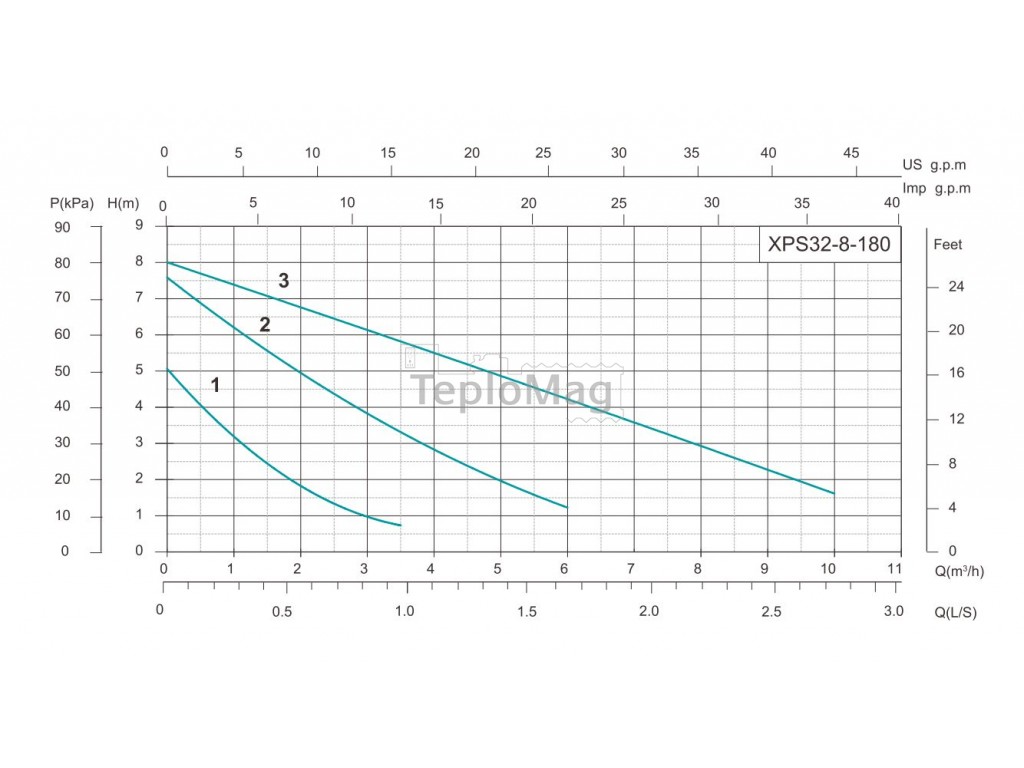

• Електродвигун – з трьома фіксованими режимами потужності

• Живлення – від однофазної мережі 220 В, 50 Гц

• Пусковий конденсатор – у комплекті

• Обмотка двигуна – мідь високого класу

• Клас ізоляції – «Н»

• Клас захисту корпусу – IP42

• Корпус статора – алюміній

• Корпус насоса – чавун з катафорезним (KTL) покриттям

• Робоче колесо – з технополімеру

• Вал насоса – вентильований, керамічний

• Підшипники ковзання – вентильовані, керамічні

• Склянка ротора та кришка – з нержавіючої сталі AISI-304

• Приєднання – різьбове

Характеристики товару

Габарити та упаковка

Комплектація:

• насос,
• монтажні гайки,
• кабель живлення з вилкою.
• коробка, інструкція
