Мощность циркуляционного насоса | 70-195 Вт | |
Рабочее напряжение | 3~400 В | |
Напор MAX | 4,5 м | |
Производительность MAX | 14 м3/ч | |
Температура | Горячая вода до 100 градусов Горячая вода до 110 градусов | |
Подключение тип | Фланец | |
Диаметр выходного патрубка | 1 1/2" (40мм) | |
Диаметр входного патрубка | 1 1/2" (40мм) | |
Вес: | 9.5 кг | |
Размеры ДхШхВ | 220х206х254
мм |
|
Гарантия | 2 Года |

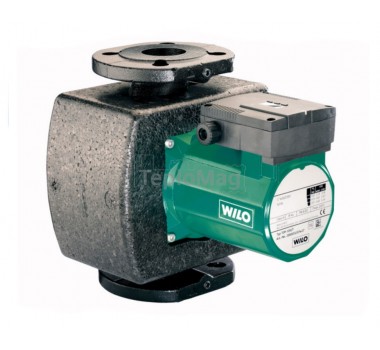

Циркуляционные насосы серии TOP S рекомендуются для перекачки чистой воды без наличия абразивных частиц и химически неагрессивных жидкостей к материалам конструкции насоса. Смеси водо-гликолиевые можно применять в макс. соотношении 1:1.
Серия TOP S в основном применяется, для бытовых и промышленных систем отопления всех типов, систем охлаждения и кондиционирования. Благодаря катодному антикорозионному покрытию (KTL), точности при изготовлении, бесшумности и долговечности - немецкие насосы Wilo TOP S, по отзывам покупателей, оптимальный вариант в соотношении "цена-качество", даже в сложных для работы условиях (старые, стальные , самотёчные системы отопления, повышенная влажность, колодцы, приямки, запыленные и непроветриваемые помещения).
Насос имеет 3 ступени частоты вращения для оптимального распределения нагрузки, устойчив к токам блокировки.
Насос устанавливается на горизонтальный или вертикальный трубопровод по стрелочке движения жидкости на корпусе. Ось двигателя должна быть параллельна земле. Главный показатель правильной работы насоса - бесшумность, и на расстоянии в 0,5 м его практически не должно быть слышно.
Циркуляционные насосы с мокрым ротором требуют входящее давление 0,15 бара что равняется 1,5 м водяного столба жидкости над насосом. Перед первым запуском после наполнения системы, необходимо стравить воздух из корпуса насоса через большой винт расположенный на передней стенки корпуса. Если в процессе эксплуатации появиться булькающий звук в корпусе насоса, необходимо обесточить насос и опять спустить воздух.
Перед насосом обязательно устанавливается фильтр грубой очистки. Зачастую до и после насоса ставятся краны, чтобы чистить фильтр и инспектировать насос, не сливая воду из системы.
Насос охлаждается и смазывается перекачиваемой жидкостью (работа без воды грозит поломкой), специалисты рекомендуют раз в 5 лет проводить чистку насосной части и проверку двигателя, особенно при трудных условиях эксплуатации.
Деталь насоса | Конструктивные характеристики |
---|---|
КОРПУС НАСОСА | Серый чугун |
РАБОЧЕЕ КОЛЕСО | Пластик (PPE, Noryl) |
ВЕДУЩИЙ ВАЛ | Нержавеющая сталь(X46 Cr13) |
ПОДШИПНИКИ | Металографит |

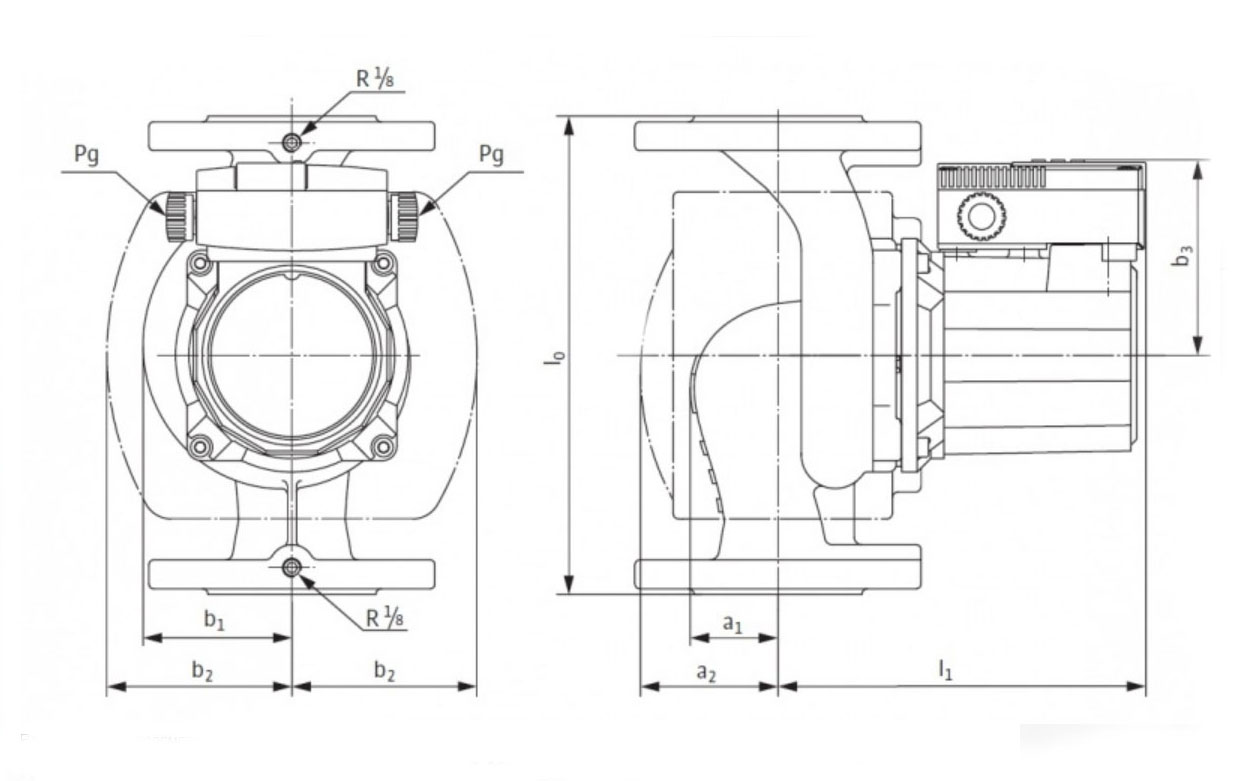

Wilo TOP S... |
Подсоединение к трубопроводу/номинальный внутренний диаметр |
Подсоединение |
Размеры насоса |
||||||
[Rp/DN] |
фланец |
I0 |
a1 |
a2 |
l1 |
b1 |
b2 |
b3 |
|
– |
– |
[мм] |
|||||||
40/4 |
40 |
– |
220 |
54 |
76 |
178 |
83 |
103 |
92 |
40/7 |
40 |
– |
250 |
46 |
72 |
193 |
78 |
97 |
102 |
40/10 |
40 |
– |
250 |
58,5 |
88 |
217 |
90 |
121 |
110 |
40/15 |
40 |
– |
250 |
55 |
83 |
258 |
99 |
135 |
119 |
